這次到瑞士參加 Google CTF 決賽，主辦方很用心的設計了一題硬體逆向題
雖然解題過程中因為缺乏相關知識而踩了不少雷，但還是蠻有趣的
0x00 - Slot Machine

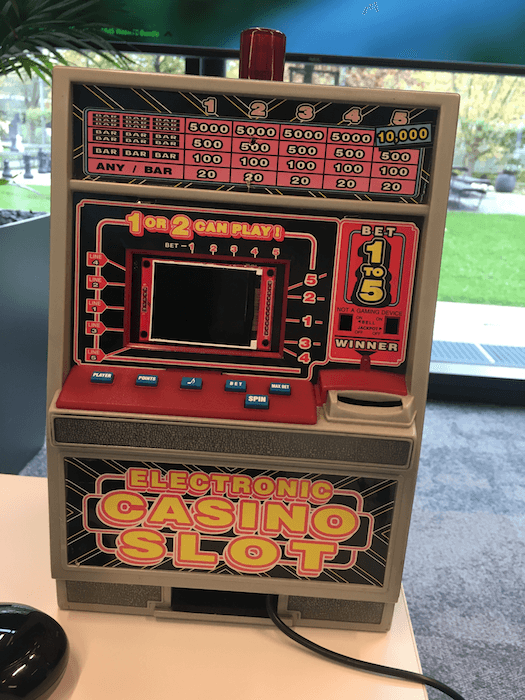

第一天比賽進行到一半，主辦方給了每個隊伍一台吃角子老虎機， 看起來只是在現成的外殼內裝了一個開發版，可以透過 USB 供電啟動
賽後主辦單位表示他們盡千辛萬苦才收集到十多個古老的老虎機外殼給每個隊伍當題目 XD
附贈麵包板跟一個 Arduino ISP，還貼心地附上一支螺絲起子...
ISP 為 In-System Programmer，就是所謂的燒錄器，用來從開發版燒錄及讀取韌體

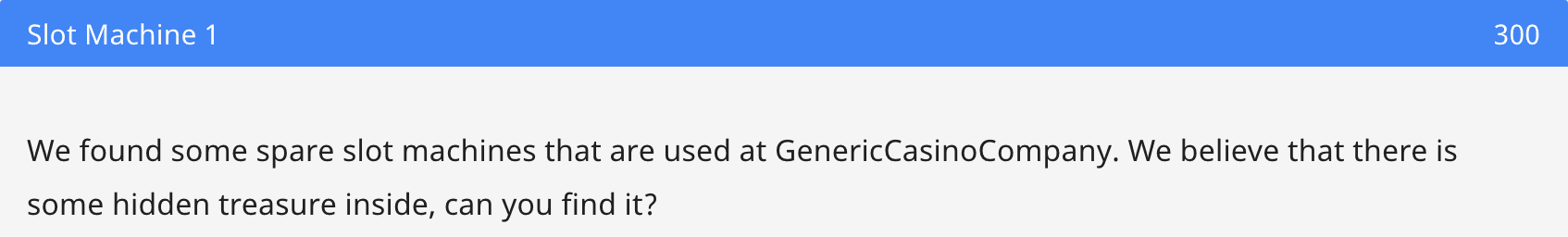

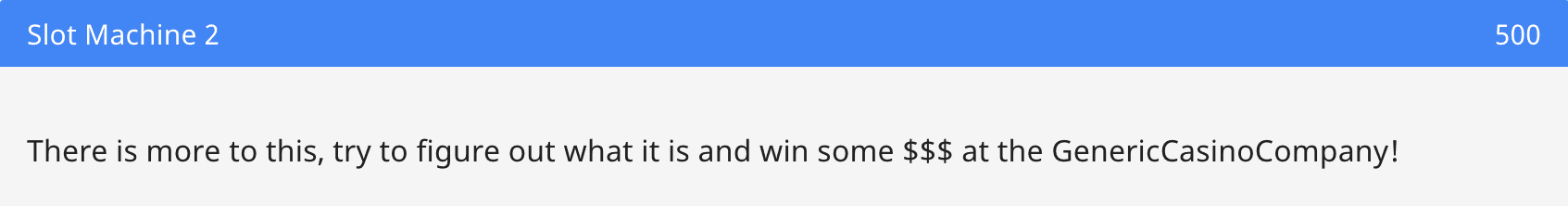

對應的是兩題 Reverse:
以往打 CTF 看到硬體題幾乎都是無視
但晚上回到飯店後，在 @atdog 的慫恿下覺得好像很有趣就一起研究了起來...
0x01 - Hardware

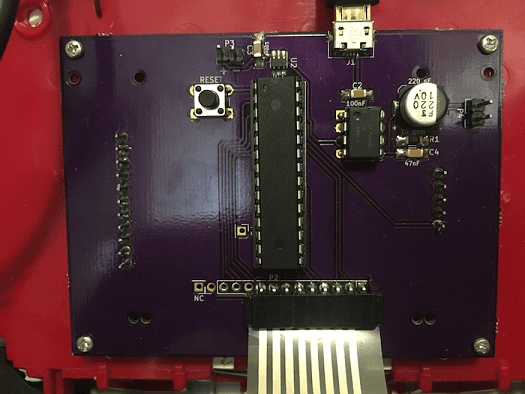

用螺絲起子拆開外殼後，從 IC 上印的文字可以看出是 Atmel 的 ATtiny88-PU，下方的排線則連接著前面板的按鈕
辛苦帶回飯店拆開才發現裡面還塞了一塊磚頭...

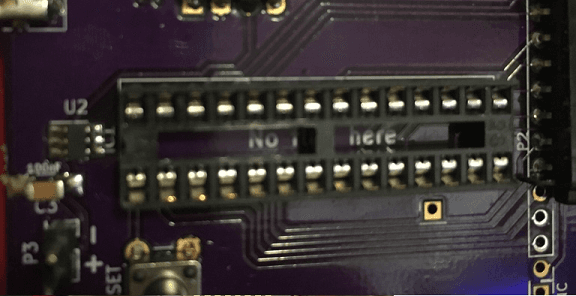

電路板可能是自己設計的，拔下 IC 後發現板子上面還幽默的印了 No flag here
0x02 - Firmware
接著花了許多時間研究如何從 IC 中 dump 出 ROM

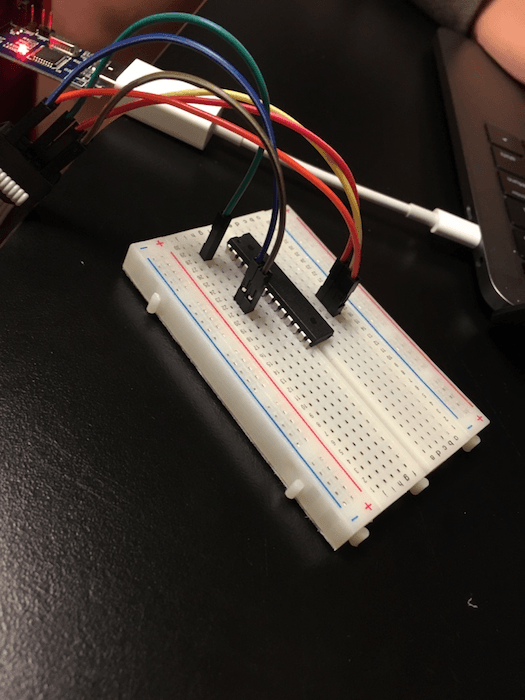

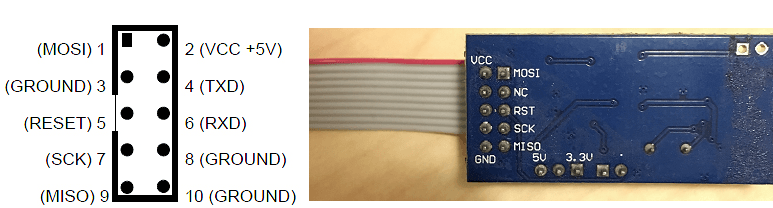

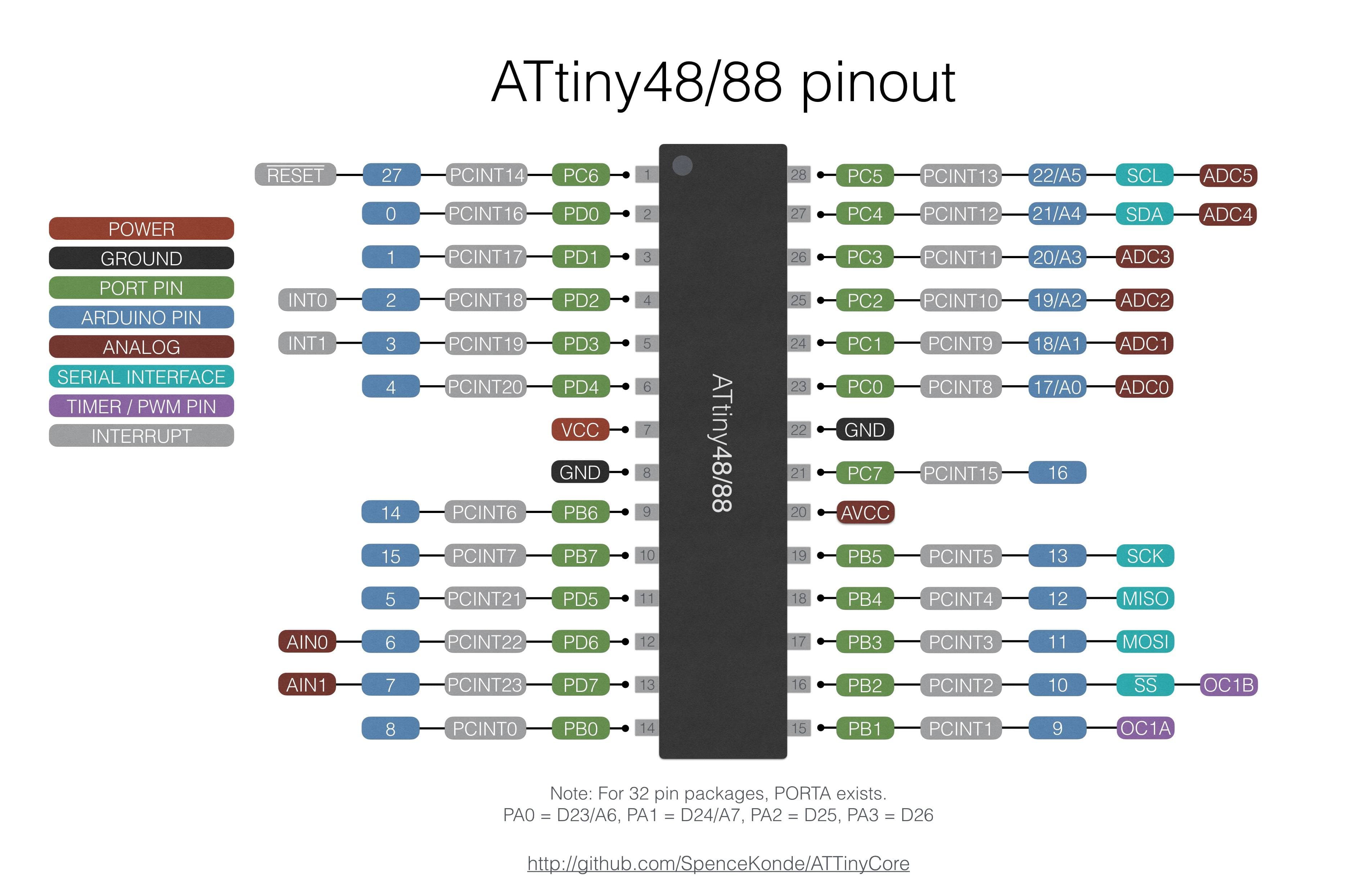

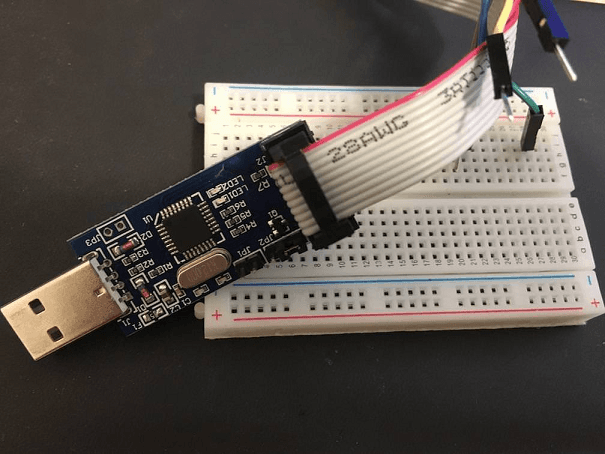

首先用麵包板將 ISP 上的 MOSI VCC GND RESET SCK MISO 接到 IC 對應的腳位上
接好線後，透過 avrdude 就可以 dump 出 ROM:
$ avrdude -p t88 -P usb -c usbasp -U flash:r:flash.bin:r
avrdude: warning: cannot set sck period. please check for usbasp firmware update.
avrdude: AVR device initialized and ready to accept instructions
Reading | ################################################## | 100% 0.00s
avrdude: Device signature = 0x1e9311 (probably t88)
avrdude: reading flash memory:
Reading | ################################################## | 100% 4.22s
avrdude: writing output file "flash.bin"
avrdude: safemode: Fuses OK (E:FF, H:DF, L:EE)
avrdude done. Thank you.
0x03 - IDA Pro
拿到了 ROM，想用 IDA Pro 逆向時發現沒有支援 ATtiny88
於是參考 Datasheet 自己擴充了 avr.cfg
照著 Datasheet 定義 RAM / ROM Size / Interrupt Vector Table 以及 IO Port:
avr.cfg
.ATtiny88
SUBARCH=25
;doc8008.pdf
;
RAM=512
ROM=8192
EEPROM=64
; MEMORY MAP
; From Table 5-2. Layout of Data Memory and Register Area.
area DATA GPWR* 0x0000:0x0020 General Purpose Working Registers
area DATA FSR* 0x0020:0x0060 I/O registers
area DATA EXTIO\_ 0x0060:0x0100 I/O registers
area DATA I_SRAM 0x0100:0x0300 Internal SRAM
; Interrupt and reset vector assignments
; From Table 9-1. Reset and Interrupt Vectors in ATtiny48/88
entry \__RESET 0x0000 External Pin, Power-on Reset, Brown-out Reset, Watchdog Reset, and JTAG AVR Reset
entry INT0_ 0x0001 External Interrupt Request 0
entry INT1\_ 0x0002 External Interrupt Request 1
entry PCINT0 0x0003 Pin Change Interrupt Request 0
entry PCINT1 0x0004 Pin Change Interrupt Request 1
entry PCINT2 0x0005 Pin Change Interrupt Request 2
entry PCINT3 0x0006 Pin Change Interrupt Request 3
entry WDT 0x0007 Watchdog Time-out Interrupt
entry TIMER1_CAPT 0x0008 Timer/Counter1 Capture Event
entry TIMER1_COMPA 0x0009 Timer/Counter1 Compare Match A
entry TIMER1_COMPB 0x000A Timer/Counter1 Compare Match A
entry TIMER1_OVF 0x000B Timer/Counter1 Overflow
entry TIMER0_COMPA 0x000C Timer/Counter0 Compare Match A
entry TIMER0_COMPB 0x000D Timer/Counter0 Compare Match B
entry TIMER0_OVF 0x000E Timer/Counter0 Overflow
entry SPI_STC 0x000F Serial Transfer Complete
entry ADC 0x0010 ADC Conversion Complete
entry EE_READY 0x0011 EEPROM Ready
entry ANALOG_COMP 0x0012 Analog Comparator
entry TWI 0x0013 2-wire Serial Interface
; INPUT/OUTPUT PORTS
; From 24. Register Summary
RESERVED0000 0x0000
RESERVED0001 0x0001
RESERVED0002 0x0002
PINB 0x0003
PINB.PINB7 7
PINB.PINB6 6
PINB.PINB5 5
PINB.PINB4 4
PINB.PINB3 3
PINB.PINB2 2
PINB.PINB1 1
PINB.PINB0 0
DDRB 0x0004
DDRB.DDB7 7
DDRB.DDB6 6
DDRB.DDB5 5
DDRB.DDB4 4
DDRB.DDB3 3
DDRB.DDB2 2
DDRB.DDB1 1
DDRB.DDB0 0
PORTB 0x0005
PORTB.PORTB7 7
PORTB.PORTB6 6
PORTB.PORTB5 5
PORTB.PORTB4 4
PORTB.PORTB3 3
PORTB.PORTB2 2
PORTB.PORTB1 1
PORTB.PORTB0 0
PINC 0x0006
PINC.PINC7 7
PINC.PINC6 6
PINC.PINC5 5
PINC.PINC4 4
PINC.PINC3 3
PINC.PINC2 2
PINC.PINC1 1
PINC.PINC0 0
DDRC 0x0007
DDRC.DDC7 7
DDRC.DDC6 6
DDRC.DDC5 5
DDRC.DDC4 4
DDRC.DDC3 3
DDRC.DDC2 2
DDRC.DDC1 1
DDRC.DDC0 0
PORTC 0x0008
PORTC.PORTC7 7
PORTC.PORTC6 6
PORTC.PORTC5 5
PORTC.PORTC4 4
PORTC.PORTC3 3
PORTC.PORTC2 2
PORTC.PORTC1 1
PORTC.PORTC0 0
PIND 0x0009
PIND.PIND7 7
PIND.PIND6 6
PIND.PIND5 5
PIND.PIND4 4
PIND.PIND3 3
PIND.PIND2 2
PIND.PIND1 1
PIND.PIND0 0
DDRD 0x000A
DDRD.DDD7 7
DDRD.DDD6 6
DDRD.DDD5 5
DDRD.DDD4 4
DDRD.DDD3 3
DDRD.DDD2 2
DDRD.DDD1 1
DDRD.DDD0 0
PORTD 0x000B
PORTD.PORTD7 7
PORTD.PORTD6 6
PORTD.PORTD5 5
PORTD.PORTD4 4
PORTD.PORTD3 3
PORTD.PORTD2 2
PORTD.PORTD1 1
PORTD.PORTD0 0
PINA 0x000C
PINA.PINA3 3
PINA.PINA2 2
PINA.PINA1 1
PINA.PINA0 0
DDRA 0x000D
DDRA.DDA3 3
DDRA.DDA2 2
DDRA.DDA1 1
DDRA.DDA0 0
PORTA 0x000E
PORTA.PORTA3 3
PORTA.PORTA2 2
PORTA.PORTA1 1
PORTA.PORTA0 0
RESERVED000F 0x000F
RESERVED0010 0x0010
RESERVED0011 0x0011
PORTCR 0x0012
PORTCR.BBMD 7
PORTCR.BBMC 6
PORTCR.BBMB 5
PORTCR.BBMA 4
PORTCR.PUDD 3
PORTCR.PUDC 2
PORTCR.PUDB 1
PORTCR.PUDA 0
RESERVED0013 0x0013
RESERVED0014 0x0014
TIFR0 0x0015
TIFR0.OCF0B 2
TIFR0.OCF0A 1
TIFR0.TOV0 0
TIFR1 0x0016
TIFR1.ICF1 5
TIFR1.OCF1B 2
TIFR1.OCF1A 1
TIFR1.TOV1 0
RESERVED0017 0x0017
RESERVED0018 0x0018
RESERVED0019 0x0019
RESERVED001A 0x001A
PCIFR 0x001B
PCIFR.PCIF3 3
PCIFR.PCIF2 2
PCIFR.PCIF1 1
PCIFR.PCIF0 0
EIFR 0x001C
EIFR.INTF1 1
EIFR.INTF0 0
EIMSK 0x001D
EIMSK.INT1 1
EIMSK.INT0 0
GPIOR0 0x001E
EECR 0x001F
EECR.EEPM1 5
EECR.EEPM0 4
EECR.EERIE 3
EECR.EEMPE 2
EECR.EEPE 1
EECR.EERE 0
EEDR 0x0020
EEARL 0x0021
RESERVED0022 0x0022
GTCCR 0x0023
GTCCR.TSM 7
GTCCR.PSRSYNC 0
RESERVED0024 0x0024
TCCR0A 0x0025
TCCR0A.CTC0 3
TCCR0A.CS02 2
TCCR0A.CS01 1
TCCR0A.CS00 0
TCNT0 0x0026
OCR0A 0x0027
OCR0B 0x0028
RESERVED0029 0x0029
GPIOR1 0x002A
GPIOR2 0x002B
SPCR 0x002C
SPCR.SPIE 7
SPCR.SPE 6
SPCR.DORD 5
SPCR.MSTR 4
SPCR.CPOL 3
SPCR.CPHA 2
SPCR.SPR1 1
SPCR.SPR0 0
SPSR 0x002D
SPSR.SPIF 7
SPSR.WCOL 6
SPSR.SPI2X 0
SPDR 0x002E
RESERVED002F 0x002F
ACSR 0x0030
ACSR.ACD 7
ACSR.ACBG 6
ACSR.ACO 5
ACSR.ACI 4
ACSR.ACIE 3
ACSR.ACIC 2
ACSR.ACIS1 1
ACSR.ACIS0 0
DWDR 0x0031
RESERVED0032 0x0032
SMCR 0x0033
SMCR.SM1 2
SMCR.SM0 1
SMCR.SE 0
MCUSR 0x0034
MCUSR.WDRF 3
MCUSR.BORF 2
MCUSR.EXTRF 1
MCUSR.PORF 0
MCUCR 0x0035
MCUCR.BODS 6
MCUCR.BODSE 5
MCUCR.PUD 4
RESERVED0036 0x0036
SPMCSR 0x0037
SPMCSR.RWWSB 6
SPMCSR.CTPB 4
SPMCSR.RFLB 3
SPMCSR.PGWRT 2
SPMCSR.PGERS 1
SPMCSR.SELFPRGEN 0
RESERVED0038 0x0038
RESERVED0039 0x0039
RESERVED003A 0x003A
RESERVED003B 0x003B
RESERVED003C 0x003C
SPL 0x003D
SPL.SP7 7
SPL.SP6 6
SPL.SP5 5
SPL.SP4 4
SPL.SP3 3
SPL.SP2 2
SPL.SP1 1
SPL.SP0 0
SPH 0x003E
SPH.SP9 1
SPH.SP8 0
SREG 0x003F
SREG.I 7 Global Interrupt Enable
SREG.T 6 Bit Copy Storage
SREG.H 5 Half Carry Flag
SREG.S 4 Sign Bit
SREG.V 3 Two's Complement Overflow Flag
SREG.N 2 Negative Flag
SREG.Z 1 Zero Flag
SREG.C 0 CarryFlag

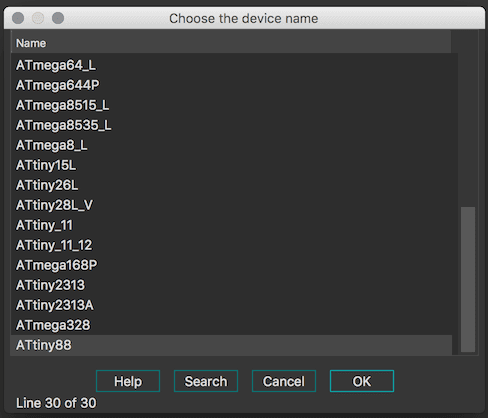

接著就可以在 IDA Pro 選擇 ATtiny88:
0x04 - Fix RAM
將 ROM 載入到 IDA Pro 後，還需要修正 RAM Segment 中的內容， 由於全域變數等初始資料會在程式初始化時從 ROM 中被複製到 RAM 中， 所以我們需要先從 ROM 中讀出這一塊資料並寫入到 IDA 的 RAM Segment 中

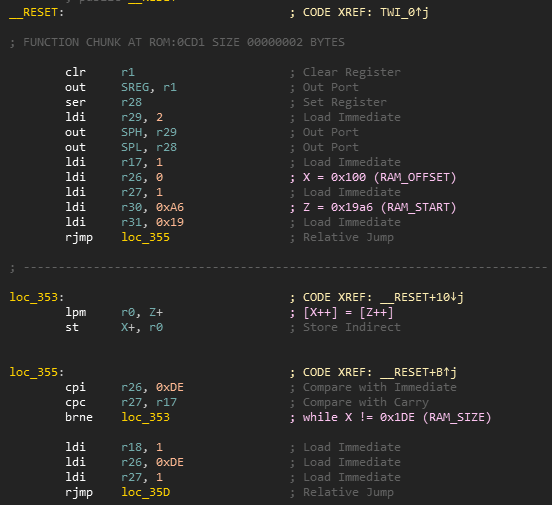

從 __RESET 中能夠看出 ROM 的哪部分會被搬進 RAM:
對照 avr-libc 的 source code 會發現其實就是 __do_copy_data
AVR 的
R26:R27,R28:R29及R30:R31這些 Register 有著額外的意義 分別對應到 X, Y, Z 這三個 16-bit Pointer Register AVR 的每個 register 只有 1byte ，因此必須透過 X, Y, Z 來存取 SRAM 的位置
從 ROM 的 offset 0x19A6 開始的 0xDE bytes 即為 RAM 的內容， 透過 IDAPython 把 RAM 的內容抓出來，並寫到 RAM Segment 的對應位置上
with open("./flash.bin") as f:
f.seek(0x19a6)
ram = f.read(0xde)
for i, b in enumerate(ram):
PatchByte(0x100100 + i, ord(b))
完成後從字串就可以看到一些跟 Flag 有關的內容:
主辦方有說明給各隊伍的硬體中只會有測試 Flag
必須要破解裁判台上那一台吃角子老虎機才能得到真正的 Flag
但由於程式存取 RAM 的資料時會透過 X Y Z Register，所以還是沒辦法直接使用 Cross Reference 來直接找到程式引用字串的地方
0x05 - Flag1
接下來就是慢慢的看著 AVR Assembly 分析程式...

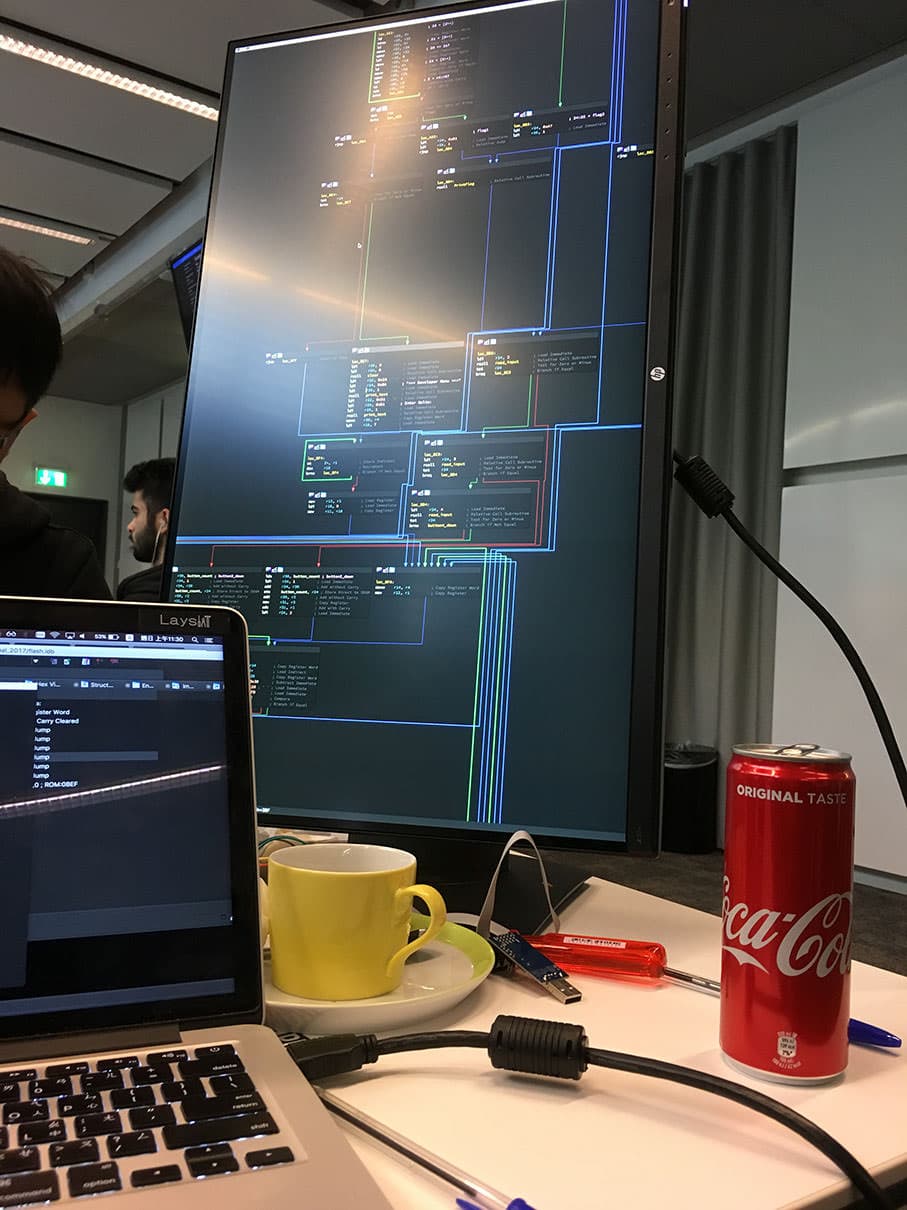

由於程式的基本邏輯都在同一個龐大的函數中，分析起來相當困難，於是直接拿了現場的大螢幕來看 Graph，沒想到用起來居然意外的順手:

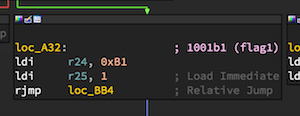

首先找到存取第一把 Flag 字串的位置，慢慢的往回追

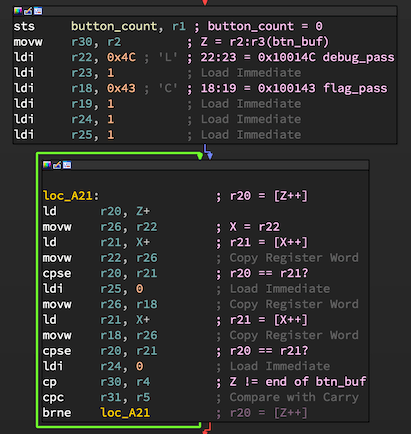

最後發現程式會記錄下九次按鈕的輸入，並與特定值比對:

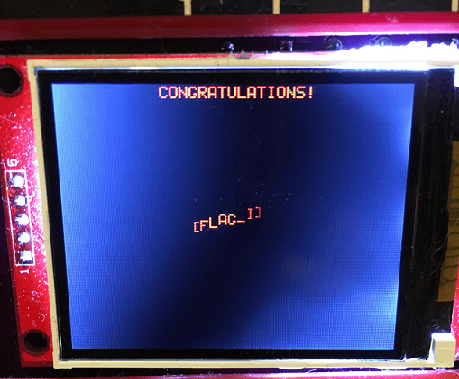

因此只要照著 1,2,1,2,5,4,3,4,3 的順序依序按下按扭，就可以得到第一題的 Flag:
Flag: CTF{5UP3R_53CR37_BTN_C0MB1N4710N}
0x06 - Flag2

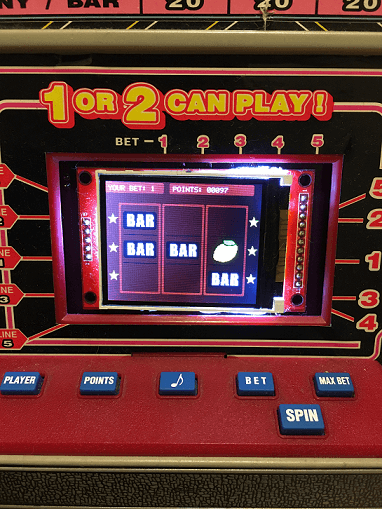

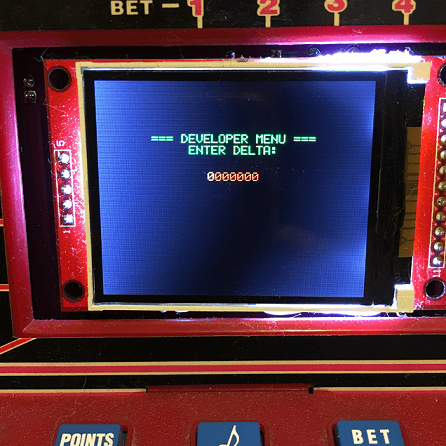

除了顯示 Flag1 的密碼外，輸入另一組密碼則可以進入開發者模式，允許我們輸入一個 7 位數的 Delta:
但嘗試了很多次還是感受不到這個 Delta 能夠對遊戲造成什麼影響
反覆檢查了輸入的部分也不存在 Out-of-bound 之類的問題，只好繼續逆向

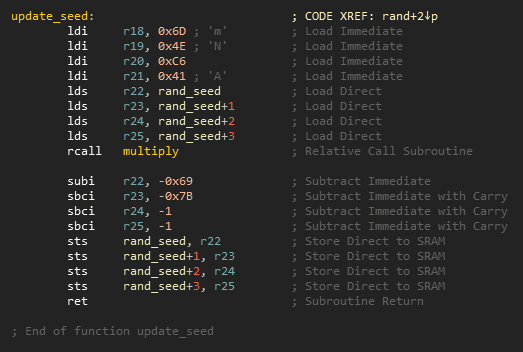

經過了一段時間的分析之後，發現有個地方使用了一個常出現於 PRNG 的常數 0x41C64E6D，八成就是個 rand()
於是馬上就跟前面的 Delta 聯想在一塊，這是要我們反推出 PRNG Seed 並控制遊戲結果!
0x07 - PRNG

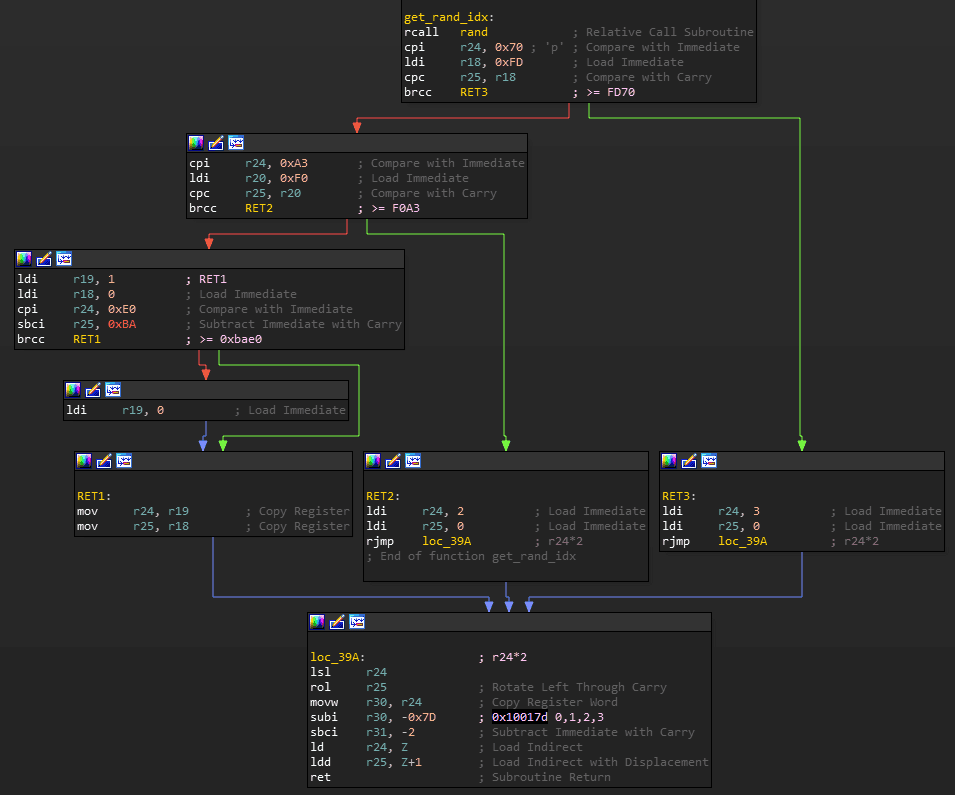

繼續往回追之後發現了決定盤面的方式:
按下按鈕後，遊戲會透過 rand() 得到的結果所在範圍決定每一個格子的圖樣，程式邏輯如下:
uint32_t seed = 0;
uint16_t rand()
{
seed = 0x41c64e6d * seed + 31337;
return ((seed >> 16) ^ (seed & 0xffff));
}
uint32_t get_rand_index()
{
uint32_t r = rand();
if (r >= 0xFD70)
return 3; // SEVEN
else if (r >= 0xF0A3)
return 2; // LEMON
else if (r >= 0xBAE0)
return 1; // BAR
return 0;
}
知道了盤面決定方式之後我們可以建出所有 seed 會產生的初始盤面
玩幾次遊戲之後，從我們建立的表中找到對應的盤面順序，得到初始 seed， 接著推算出要中 777 大獎所需的初始 seed 值:
$ ./search
searching 0x0...
searching 0×10000000...
searching 0x20000000...
searching 0×30000000...
searching 0×40000000...
searching 0×50000000...
searching 0×60000000...
searching 0x70000000...
Found initial seed: 0xa377ef9f
Searching for jackpot seed...
Usable seed found!!
Delta = 392003
最後再透過 Developer Menu 加上兩個 seed 之間的 Delta，就能夠中大獎了:
Solution: https://gist.github.com/L4ys/7fa83d74adf0f76030838764375f68b7
